Anoxia (Sauerstoffentzug)

Behandlung mit modifizierter sauerstoffarmer Atmosphäre

Zur Behandlung von insektenbefallenen Objekten mit sauerstoffarmer Atmosphäre sind verschiedene Verfahren möglich:

  • Modifizierte sauerstoffarme Atmosphäre mit inerten Gasen (z.B. Stickstoff, Argon, Helium). Englisch: oxygen low atmospheres
  • Einsatz von Sauerstoffabsorbern. Englisch: oxygen scavengers
  • Behandlung mit Kohlendioxid (chem. CO2). Englisch: carbon dioxide

Sauerstoffarmen Atmosphären können das Wachstum von Pilzen und Bakterien zwar wirksam verringern (Valentin et al. 1990), aber sind nicht als Bekämpfungsmethode in der Praxis anerkannt oder als Biozid-Produkt in der EU zugelassen. Dies gilt auch für die Gruppe der Schimmelpilze.

Technische Ausstattung

Die grundlegende Ausstattung für jede Anwendung von sauerstoffarmer Atmosphäre ist, ein gasdichtes Volumen (Kammer, Zelt), eine Inertgasquelle (Flasche, Stickstoff-Generator), Meßgeräte für Sauerstoff, Temperatur und Luftfeuchte (Sensorik) und die Befeuchtung der Atmosphäre (Maekawa/Elert 2003).

Flaschenbündel mit Stickstoff in Druckbehältern (gasförmige Entnahme über Druckminderer und Schlauch)

Stickstoff-Generator zur Herstellung von Insitu-generierten Stickstoff (Bestandteile: PSA-Anlage, Puffertanks, Luftkompressor mit Kältetrockner)

Behandlung von Objekten vor Ort mittels Stickstoffgenerator und flexiblen Folienzelten

Alle Abbildungen: Stephan Biebl

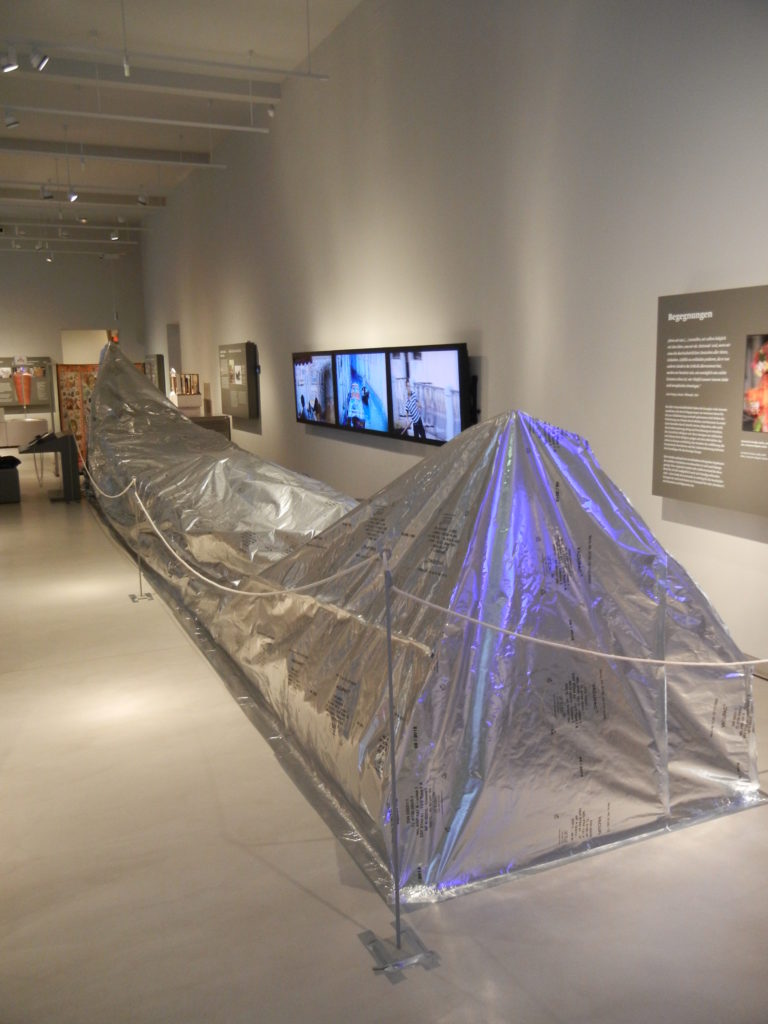

Anoxia-Behandlung von Objekten vor Ort mittels Sauerstoffabsorbern und flexiblen Folienzelten

Alle Abbildungen: Stephan Biebl

Behandlung von beweglichen Objekten in stationären Kammern oder hermetischen Spezialzelten

Stationäre Stickstoffkammern

Einzelne Hersteller in Deutschland, Österreich, Italien, Niederlande oder Frankreich haben sich auf die Planung und Bau von Stickstoffkammern für Museen oder Sammlungen spezialisiert (Biebl 2016).

Das Kernstück jeder Stickstoffkammer ist die Sensorik, die entweder manuell oder vollautomatisch laufen kann und vom Personal leicht bedienbar sein muss. Während beim Temperatur- und Feuchtesensor noch eine gewisse Abweichungstoleranz vertretbar ist, sollte beim Sauerstoffsensor nur eine geringe Toleranz im unteren Messbereich von 1,0 bis 0,1% vorhanden sein.

Abweichende Ausstattungen können Türen in Form von Schiebe-, Falt- oder Anschlagtüren sein oder die kostengünstiger Variante mit einer dicht schließenden Platte mit Dichtung und Verschraubung.

Bei Dichtungen ist auf die Vermeidung von Lösemitteln zu achten, um das emittieren von Schadstoffen zu vermeiden, die unter Umständen auch Sauerstoffsensoren schädigen können.

Ein gasdichtes Fenster in der Türe erleichtert eine mögliche Kontrolle des Innenraums und kann als Einstiegs-Luke mit Notöffnung dienen. Weitere Bauteile für den notwendigen Druckausgleich sind eine Dampfausgleichslunge oder Überdruck- und Unterdrucksicherung, um bei der Spülphase mit Stickstoff den Überdruck innerhalb der Kammer zu regulieren. Um ein konstantes Klima für unterschiedliche Objekte oder bei ungleichmäßiger Materialfeuchte halten und regulieren zu können, kann eine Stickstoffkammer mit zusätzlicher Luftbe- und entfeuchtung sowie Temperierung  ausgestattet werden, die automatisiert über Computersteuerung läuft.

Eine Sauerstoffüberwachung in den Technikräumen dient zur Sicherheit für das Personal, wenn das Verhältnis Raumvolumen zum Sauerstoffgehalt ungünstig ist.

Anwendung mit Sauerstoffabsorbern

Bei kleineren Objekten oder einzelnen Ausstellungsstücken, wie z.B. Bücher, können physikalisch wirkende Sauerstofffänger (Absorber) zur Reduzierung des Luftsauerstoffs eingesetzt werden, wenn dies in einer gasdichten Hülle (z.B. Spezialfolie) erfolgt. Die Absorber wirken durch eine chemische Reaktion mit dem Luftsauerstoff und „zehren“ diesen bis zum Erreichen eines Minimalrestwertes von 0,1 Vol.-% auf. Während der Reaktion entsteht Wärme und Feuchtigkeit (siehe Hinweise und Beschreibung zu ZerO2 von Firma Long Life for Art). Sauerstoffabsorber bestehen hauptsächlich aus Eisenpulver, Salz, Aktivkohle sowie Kieselgur-Granulat und sind in unterschiedlichen Beuteln erhältlich.

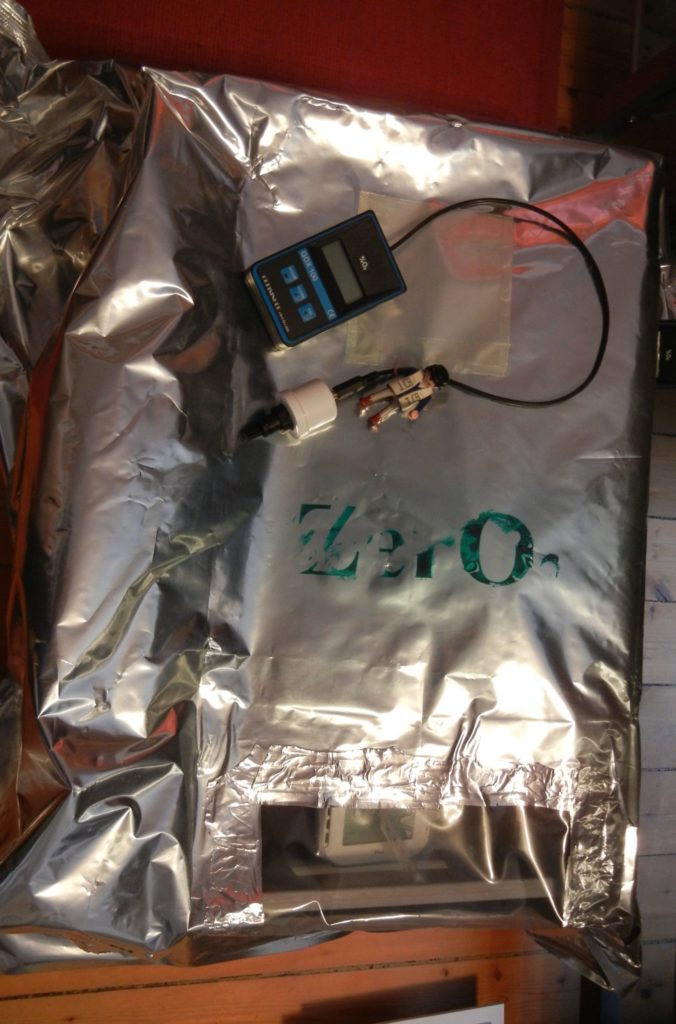

Ausgelegte Sauerstoffabsorber (ZerO2) für Behandlung eines befallenen Exponates in Spezialfolie (Aluminiumverbund)

Abbildung: Stephan Biebl

Anwendungsparameter

Eine erfolgreiche Behandlung ist grundsätzlich von den Parametern Insektenart/Entwicklungsstadium, Temperatur, Luftfeuchte und Restsauerstoff (Vol.-%) abhängig. Gemäß dem Projektbericht DBU Az. 31865-45 vom Rathgen-Forschungslabor (2018) ist eine abgesicherte Wirksamkeit der anoxischen Behandlung gegen Schädlingsbefall an Museumsobjekten für alle untersuchten Arten über 21 Tage bei 0,5 % Restsauerstoffgehalt sowie mindestens 24 °C und bei 50 % rF gegeben. Weitere Informationen zu toleranten Arten, unterschiedliche Temperaturen und Restsauerstoffkonzentrationen siehe DBU-Abschlussbericht-AZ-31865.pdf

Informationen zum aktuellen Stand der Stickstoffzulassung als Biozid in der EU finden Sie unter Pressemitteilungen oder Stickstoff als Biozid.

Literatur

Berzolla A., Reguzzi M.C., Chiappini E. (2011) Controlled atmospheres against insect pests in museums: a review and some considerations. J. Ent. Acarol. Res. Ser. II, 43 (2): 197-204

Biebl S. (2016) Stickstoffkammern in Museen. Funktionsweise und Bedingungen von stationären Entwesungsanlagen von Deutschland bis Italien. Restauro, Ausgabe 5, S. 16-22

Biebl S. (2014) Holzschutz mit sauerstoffarmen Atmosphären. Pest Control News 56, April, Seite 22-25

Biebl, S. / Lang, U. (2014) Treatment of wood-boring beetles in oxygen-free atmospheres. In: Muller, G. et al. (Hg.), The 8th International Conference on Urban Pests. Veszprém: OOK Press Kft: 323–328.

Biebl S. Reichmuth C., (2013)  Stickstoff-Behandlung gegen Materialschädlinge, Journal für Kulturpflanzen, 65 (3) 99-109

Biebl S. Wilke N. (2012) Feuchtegeregeltes Warmluftverfahren und Inertgasverfahren in der Möbelrestaurierung – eine Nebeneinander-stellung. Restaurator im Handwerk, Ausgabe 2, Seite 25-27

Biebl S. (1997) Untersuchungen zur Bekämpfung von Holzschädlingen mittels inerter Gase bei erhöhter Temperatur. Fachhochschule Rosenheim, Fachbereich Holztechnik, Diplomarbeit, [beziehbar durch den Autor], 115 S

Berzolla A. et. al. (2011) Controlled atmospheres against insect pests in museums: a review and some considerations. J. Ent. Acarol. Res. Ser. II, 43 (2): 197-204

Child R.E., Pinniger D. (2008) Using anoxia to kill insect pests: methodologies and methods. In: ICOM Committee for Conservation, Fifteenth Triennial Conference, New Delhi, 563-567

Daniel V., Maekawa S., Preusser F.D. (1993) Nitrogen fumigation: a viable alternative. In: Proceedings of the 10th triennial meeting of the ICOM Committee. 22–27 August 1993 in Washington, DC, USA, Vol. II, Paris, Preprints, 863-867

Elert K. and Maekawa S. (1997) Rentokil Bubble in Nitrogen Anoxia Treatment of Museum Pests. Studies in Conservation. Vol. 42, No. 4, pp. 247-252. Link

Engel P. et al. (1994) Stickstoff zur Bekämpfung von Buchschädlingen. Nitrogen for elemination of pest insects. Erschienen in: Restauratorenblätter Band 14 zum Thema Papier und Graphik. S. 61-63

Frank A. (1991) Möglichkeiten einer biozidfreien Bekämpfung von Lyctus brunneus – (Steph.) und anderer materialzerstörender Käfer in Kunstwerken – Einfluß inerter Gase auf Entwicklung und Überleben. Diplomarbeit, Freie Universität Berlin, Fachbereich Biologie, [zugänglich im Institut für ökologische Chemie, Pflanzenanalytik und Vorratsschutz, des Julius Kühn-Instituts in Berlin Dahlem, Königin-Luise-Straße 19], 113 S

Gilberg M., Roach A (1993) The effects of low oxygen atmospheres on the powderpost beetle, lyctus brunneus (stephens), In: Studies in Conservation 38, S.128-132

Gilberg M., Roach A. (1993) Entwesung von Museumsobjekten in Inertgasen mit dem Sauerstoffabsorber Ageless, In: Holzschädlingsbebekämpfung durch Begasung, Tagungsbericht Nr. 3, Oktober, Arbeitsheft 75, S. 101-105

Landsberger, B., Frauendorf, H., Adler, C. and Plarre, R. (2019) Capability and limitations of anoxic treatments for protecting museum collections, in L. Nilsen and M. Rossipal (eds), Integrated Pest Management (IPM) für Culutural Heritage: Proceedings from the 4th International Conference. Stockholm: Riksantikvarieämbetet, 202-210.

Maekawa, S. (1998) Oxygen-Free Museum Cases, Los Angeles, www.getty.edu (Stichwörter: „publications“, „virtuallibrary“).

Maekawa, S. und Kerstin E. (2003) The use of oxygen-free environments in the control of insect pests. Getty Conservation Institute, Los Angeles 2003, www.getty.edu

Ognibeni, G. (1989) Die Bekämpfung von Holzschädlingen – Gefaßte Holzobjekte unter Einsatz von Gas, in: Restauro 4, S. 283–287.

Rathgen-Forschungslabor (2018) Innovative Untersuchungsmethoden zur nachhaltigen Wirksamkeit modellhafter Anoxia-Behandlungen gegen Insektenbefall an national bedeutsamen Kulturgütern der Sammlungen der Stiftung Preußischer Kulturbesitz (DBU AZ 31865-45), 37 Seiten DBU-Abschlussbericht-AZ-31865.pdf

Reichmuth, C. (2000) Inerte Gase zur Schädlingsbekämpfung. Humboldt-Universität zu Berlin, Landwirtschaftlich-Gärtnerische Fakultät, Habilitationsschrift, 96 S.; mit 42 kopierten Publikationen
des Autors, insgesamt 451 S.

Reichmuth, C., Unger A. (1994) Bekämpfungsmaßnahmen mit Stickstoff oder Kohlendioxid. Der praktische Schädlingsbekämpfer 46, S. 81-87

Reichmuth C., Unger A., Unger W., Blasum G., Piening H., Rohede-Hehr P., Plarre R., Pöschko M., Wudtke A. (1993) Nitrogen-flow fumigation for the preservation of wood textiles, and other organic materials from insect damage. In: Proceedings of International Conference on Controlled Atmosphere and Fumigation in Grain Storage, June 1992, Winnipeg, Canada, 121-128.

Reichmuth, C., Unger W. und Unger A. (1991) Stickstoff zur Bekämpfung holzzerstörender Insekten in Kunstwerken, in: Restauro 4 (1991), S. 246–251

Rowe S. (2004) The effect of insect fumigation by anoxia on textiles dyed with prussian blue.
Studies in Conservation, 49: 259-270.

Selwitz C. und Maekawa S. (1998) Inert Gases in the Control of Museum Insect Pests, Los Angeles, www.getty.edu (Stichwörter: „publications“, „virtuallibrary“).

Unger, A. (1993) Begasung von Kulturgütern: Grundlagen –Materialien – Entwicklungen. In: Bericht der Tagung: Holzschädlingsbegasung durch Begasung. Oktober 2003, Arbeitsheft 75, 37-40.

Valentin N. (1993) Comparative Analysis of Insect Control by Nitrogen, Argon and Carbon Dioxide in Museum, Archive and Herbarium Collections, In: Internat. Biodeterioration & Biodegradation 32 (1993)  S. 263-278

Valentin, N., Lidstrom, M. & Preusser, F. 1990. Microbial control by low oxygen and low relative humidity environments. Studies in Conservation 35: 222-230

Wald, A. (1998) Die Stickstoffbegasungsanlage im Zentraldepot des Fränkischen Freilandmuseums Fladungen, in: Landesstelle für die nichtstaatlichen Museen in Bayern (Hrsg.): Das Museumsdepot. Grundlagen – Erfahrungen –Beispiele, Band 4, München 1998, S. 181–195.

Willemsen E. et al (2011) Innovation der “Low-Oxygen” Technologie: Eine Lösung für Konservierung, Behandlung und Schutz von Kulturgut. Erschienen in: Restaurator Vol. 32. No 1, S. 13-26

Literatur Sauerstoffabsorber

Biebl, S. and Landsberger, B. (2016) Anoxia treatment using oxygen scavengers for disinfestations of large museum objects. In Proceedings of the International Conference on IPM in Museums, Archives and Historic Houses, Held in Vienna, Austria. 5–7. June 2013, edited by P. Querner, D. Pinniger, and A. Hammer. p. 210-217

Fürnkranz, S. (2016) Everyday struggles with insects at an ethnological museum. In Proceedings of the International Conference on IPM in Museums, Archives and Historic Houses, Held in Vienna, Austria. 5–7. June 2013, edited by P. Querner, D. Pinniger, and A. Hammer, p.134-135

Gilberg, M., A. Roach (1993) Entwesung von Museumsobjekten in Inertgasen mit dem Sauerstoffabsorber Ageless. In: Holzschädlingsbekämpfung durch Begasung. Bericht der Tagung im Oktober 3, Arbeitshefte 75, 101-105.

Gilberg, M. (1989) Ageless Oxygen Scavenger. Australian Institute for Conservation of Cultural Material National Newsletter 32.

Lambert, F., V. Daniel and F. Preusser (1992) The rate of absorption of oxygen by Ageless®: The utility of an oxygen scavenger in sealed cases. Studies in Conservation 37:267-74

Maekawa, S., Elert, E. (2003) The Use of Oxygen Free Environments in the Control of Museum Insect Pests, Los Angeles.
